مقياس التدفق الهدف LBT | قياس تدفق موثوق للتطبيقات الصناعية المتطلبة
في البيئات الصناعية المتطلبة، غالبًا ما يواجه قياس التدفق تحديات مثل درجات الحرارة والضغوط المرتفعة، والوسائط اللزجة، والتداخل الكهرومغناطيسي، وظروف التركيب المعقدة. وفي مثل هذه الظروف، قد تتعرض مقاييس التدفق التقليدية لعدم استقرار القياس، أو زيادة متطلبات الصيانة، أو محدودية قابلية التطبيق.

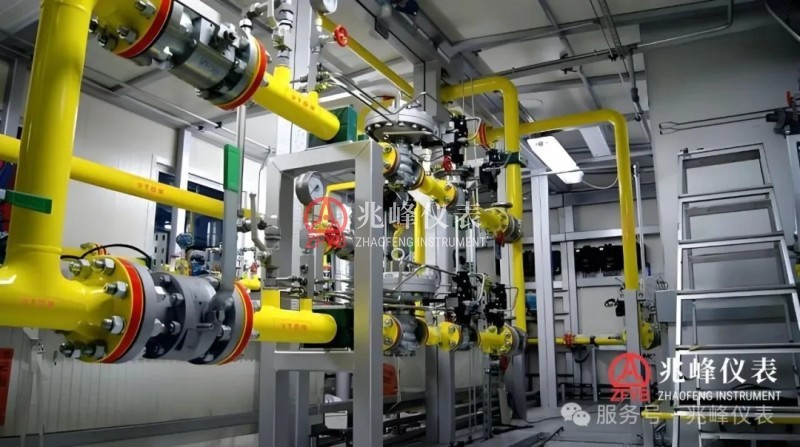

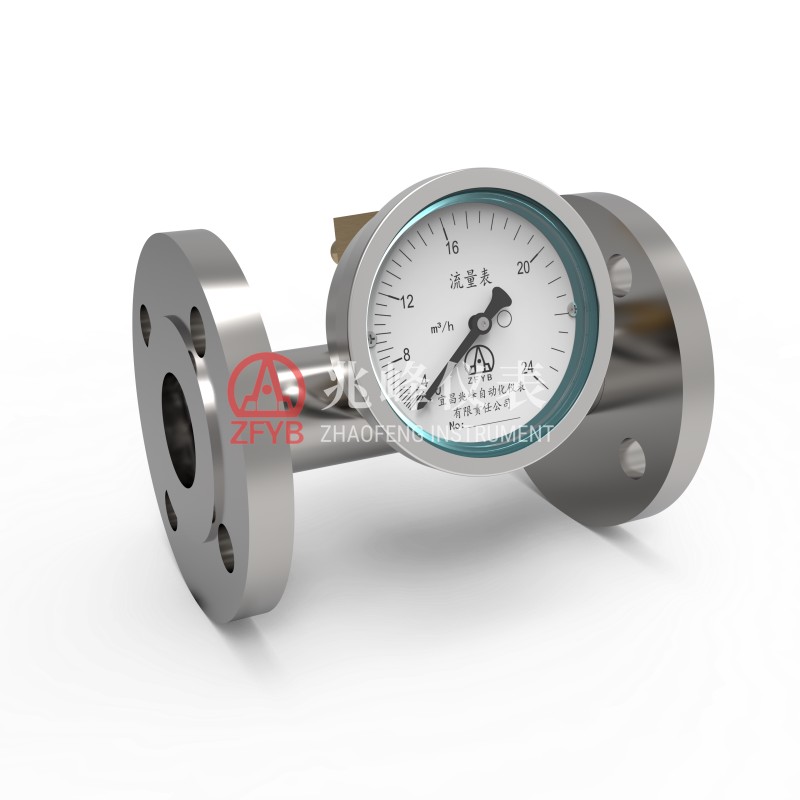

لمواجهة هذه التحديات، تقدم Zhaofeng Instrument مقياس التدفق الهدف الجديد من سلسلة LBT، وهو حل قوي لقياس التدفق ميكانيكيًا، مصمم للتشغيل الموثوق عبر مجموعة واسعة من التطبيقات الصناعية.
استنادًا إلى مبدأ مثبت لقياس القوة وهيكل ميكانيكي دقيق، توفر سلسلة LBT قياسًا مستقرًا ومباشرًا للتدفق للسوائل والغازات والبخار المشبع والبخار المحمص والسوائل عالية اللزوجة. وهي مناسبة بشكل خاص للتطبيقات المتطلبة في النفط والغاز، والبتروكيماويات، والطاقة الحرارية، والمعادن، والتحكم العام في العمليات الصناعية.
ثلاث مزايا رئيسية للتطبيقات الصناعية المتطلبة
01. تشغيل مستقر دون طاقة خارجية
تستخدم سلسلة LBT هيكل قياس ميكانيكيًا ولا تتطلب مصدر طاقة خارجيًا لعرض التدفق الأساسي. وهذا يجعلها مناسبة بشكل خاص للتركيبات البعيدة، والمحطات الخارجية، والمواقع التي تكون فيها إمدادات الطاقة أو أسلاك الإشارة محدودة. ومن خلال تقليل الاعتماد على الطاقة الخارجية والمكونات الإلكترونية، يساعد مقياس التدفق على تقليل تأثير تقلبات الطاقة وأعطال الأسلاك، مما يوفر إشارة تدفق محلية موثوقة للتشغيل الصناعي المستمر.
02. بنية متينة وصيانة منخفضة
يشتمل مقياس التدفق على آلية أنبوب عزم بثلاثة محامل دقيقة، مصممة لنقل القوة بثبات والتشغيل الميكانيكي طويل الأمد. وتوفر بنيته المتينة استقرارًا ميكانيكيًا ممتازًا ومقاومة للتآكل، بينما تساعد آلية النقل المحسنة على تقليل الإجهاد الميكانيكي غير الضروري وتحسين استقرار التشغيل. وبفضل الهيكل الميكانيكي الموثوق وعدم الحاجة إلى تشغيل روتيني معقد، يمكن لسلسلة LBT المساعدة في تقليل الضبط والصيانة المتكررين، وخفض التكلفة الإجمالية للملكية.
03. نطاق تطبيق واسع وسهولة التركيب
صُممت سلسلة LBT لقياس السوائل والغازات والبخار المشبع والبخار المحمص والوسائط عالية اللزوجة، شريطة أن تكون المواد الملامسة المختارة متوافقة مع وسط العملية.
تغطي الطرازات القياسية أقطار الأنابيب من DN20 إلى DN100، مع تصنيفات ضغط من PN16 إلى PN100 وتوفر تكوينات مخصصة للضغط العالي. يدعم مقياس التدفق التركيب الأفقي والرأسي، بينما تسهّل وصلات الفلنجة المستندة إلى معايير GB أو ANSI دمجه في أنظمة الأنابيب القائمة. وهذا يجعل سلسلة LBT خيارًا عمليًا لكل من التركيبات الجديدة وترقيات المعدات على خطوط الأنابيب الصناعية القائمة.
كيف يعمل مقياس التدفق الهدف LBT؟

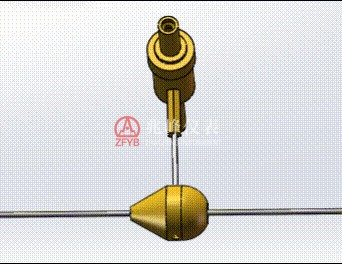

تعمل سلسلة LBT وفقًا لمبدأ مثبت لقياس التدفق بالهدف. عندما يتدفق المائع عبر خط الأنابيب، فإنه يولد قوة على لوحة الهدف. وترتبط هذه القوة مباشرة بمعدل التدفق وكثافة الوسط. وتُنقل القوة المتولدة عبر قضيب توصيل إلى آلية موازنة القوة. وتحول مجموعة أنبوب العزم الدقيقة ذات المحامل الثلاثة القوة الميكانيكية إلى إزاحة مضبوطة. ثم تُضخّم الإزاحة عبر آلية التروس الداخلية لتشغيل القرص الميكانيكي، مما يوفر إشارة مباشرة لمعدل التدفق اللحظي.
عملية القياس
تدفق المائع → القوة على لوحة الهدف → نقل القوة → موازنة أنبوب العزم → التضخيم الميكانيكي → إشارة التدفق
تقلل سلسلة القياس المباشرة هذه من المكونات الإلكترونية غير الضرورية، وتوفر حلاً بسيطًا ومستقرًا وموثوقًا للمراقبة الصناعية المستمرة للتدفق.
المواصفات الفنية الرئيسية
تصميم ميكانيكي متين للتشغيل طويل الأمد
صُمم مقياس التدفق الهدف LBT حول عدة مكونات ميكانيكية رئيسية.
1. جسم التدفق الحامل للضغط
يُصنّع الجسم الرئيسي الحامل للضغط من الفولاذ المقاوم للصدأ، ويستخدم وصلة فلنجية قياسية مع خط أنابيب العملية. وتوفر بنيته الصلبة مقاومة جيدة للضغط والتشوه، مما يساعد على الحفاظ على تشغيل مستقر في ظروف الضغط المتطلبة.
2. لوحة الهدف ومجموعة استشعار القوة
لوحة الهدف هي المكون الأساسي للاستشعار في مقياس التدفق.
تستخدم سلسلة LBT لوحة هدف منحنية مصممة خصيصًا. ومع مرور وسط العملية عبر خط الأنابيب، تتعرض لوحة الهدف لقوة تتناسب مع سرعة التدفق.
يوفر الشكل الهندسي المحسن للهدف ما يلي:
·حساسية قياس عالية
·توزيع أكثر تجانسًا للقوة
·تقليل الاهتزاز الميكانيكي
·ارتباط مستقر بين القوة والتدفق
·خيارات مواد قابلة للتخصيص
وفقًا للتطبيق، يمكن اختيار مواد لوحة الهدف أو تخصيصها بحسب متطلبات مقاومة التآكل، ومقاومة التآكل الكيميائي، والتوافق مع وسط العملية.
3. مجموعة نقل دقيقة لموازنة القوة
تشتمل سلسلة LBT على آلية دقيقة لإحكام الغلق ونقل الحركة بأنبوب عزم ذي ثلاثة محامل.
يضخم التصميم الميكانيكي المحسن الإزاحة المقاسة قبل تشغيل الآلية الداخلية. ويساعد ذلك على تقليل نسبة التضخيم المطلوبة من الآلية وتحسين:
·الاستقرار الميكانيكي
·سلاسة حركة الآلية
·اتساق القياس
·الموثوقية طويلة الأمد
يساعد جهاز مدمج للتحديد والحماية الميكانيكية على منع الإزاحة المفرطة، مما يقلل خطر تلف الآلية ويحد من تأثير الإزاحة المفرطة على خطية القياس. وبحسب التكوين، يمكن للمنتج دعم ضغوط تشغيل تصل إلى 32 MPa.
مصمم للعمليات الصناعية الصعبة
مقياس التدفق الهدف LBT مناسب للتطبيقات التي تكون فيها المتانة الميكانيكية وقابلية التكيف مع العمليات وسهولة الصيانة عوامل مهمة.
تشمل التطبيقات النموذجية:
·النفط والغاز
·المعالجة البتروكيماوية
·الطاقة الحرارية وأنظمة البخار
·علم المعادن
·المعالجة الكيميائية
·التصنيع الصناعي
·مرافق العمليات
·قياس التدفق على خطوط الأنابيب القائمة
يجعل مبدأ التشغيل الميكانيكي سلسلة LBT جذابة بشكل خاص للتطبيقات التي قد تجعل فيها الظروف البيئية أو التداخل الكهرومغناطيسي أو محدودية الوصول إلى أسلاك الطاقة والإشارة قياس التدفق الإلكتروني أكثر صعوبة.
مخصصة لظروف عملياتك
تتطلب العمليات الصناعية المختلفة مواد وتصنيفات ضغط ونطاقات درجات حرارة وأقطار أنابيب ونطاقات قياس مختلفة.
في Zhaofeng Instrument، يمكننا تهيئة مقياس التدفق الهدف LBT وفقًا لمتطلبات عملياتك المحددة، بما في ذلك:
الوسط → نطاق التدفق → قطر الأنبوب → الضغط → درجة الحرارة → المادة → معيار التوصيل
يمكن لفريقنا الهندسي التوصية بتكوين مناسب استنادًا إلى خصائص الوسط لديك، وضغط ودرجة حرارة التشغيل، ومواصفات خط الأنابيب، وظروف التركيب.
يبدأ قياس التدفق الموثوق بالتصميم الصحيح
في قياس التدفق الصناعي، لا تتعلق الموثوقية بدقة القياس فقط، بل تعتمد أيضًا على الاستقرار الميكانيكي، والتوافق مع العملية، ومرونة التركيب، وقابلية الصيانة طويلة الأمد. وبفضل مبدأ قياس التدفق بالهدف المثبت، والبنية الميكانيكية المتينة، والتوافق الواسع مع العمليات، والتكوين القابل للتخصيص، يوفر مقياس التدفق الهدف من سلسلة LBT حلاً يعتمد عليه لتطبيقات قياس التدفق الصناعي الصعبة.
تلتزم Zhaofeng Instrument بتوفير حلول موثوقة للقياس والتحكم في العمليات الصناعية حول العالم.
هل تحتاج إلى مقياس تدفق هدف لتطبيقك؟
أرسل إلينا الوسط ونطاق التدفق وقطر الأنبوب وضغط التشغيل ودرجة الحرارة، ويمكن لفريقنا مساعدتك في اختيار التكوين المناسب من سلسلة LBT.
