في الإنتاج الصناعي، تعد مقاييس الضغط أدوات قياس لا غنى عنها، وتستخدم على نطاق واسع في صناعات التعدين والبترول والكيماويات والطاقة والمعادن. اختيار مقياس الضغط الصناعي المناسب لا يضمن فقط سلامة وكفاءة الإنتاج، بل أيضًا يطيل عمر خدمة المعدات. تقدم هذه المقالة دليلًا تفصيليًا للاختيار وإجابات على الأسئلة الشائعة حول مقاييس الضغط الصناعية. كما تقدم أيضًا نبذة عن عدة منتجات ذات صلة من أجهزة زهاوفنغ لمساعدتك في اتخاذ أفضل الخيارات خلال الاختيار والاستخدام.

I. المبادئ الأساسية لمقاييس الضغط

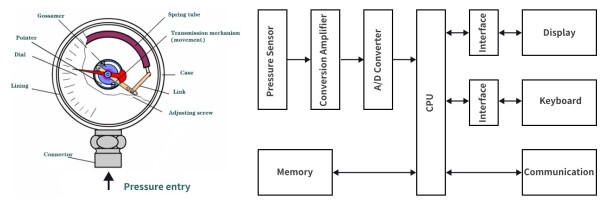

مقاييس الضغط الميكانيكية | مقاييس الضغط الإلكترونية

تعمل مقاييس الضغط الصناعية عن طريق استشعار وعرض ضغط السوائل (السوائل أو الغازات). بناءً على مبادئ عملها، تنقسم بشكل رئيسي إلى مقاييس ضغط ميكانيكية وإلكترونية. تستخدم الأنواع الميكانيكية عادةً أنابيب بوردون أو أغشية كعناصر استشعار، بينما تعتمد الأنواع الإلكترونية على أجهزة استشعار ودوائر إلكترونية لقياس الضغط.

II. دليل اختيار مقياس الضغط

عند اختيار مقياس ضغط صناعي، يجب مراعاة العوامل التالية:

1. نطاق القياس

اختر نطاق قياس مناسبًا للتطبيق الفعلي. بشكل عام، لا يجب أن يتجاوز ضغط العمل الطبيعي ثلثي الحد الأعلى لنطاق المقياس. على سبيل المثال، إذا كان ضغط التشغيل 6.3 MPa، فيجب اختيار مقياس ضغط بنطاق 0-10 MPa.

2. فئة الدقة

تحدد فئة الدقة دقة القياس. تتطلب المقاييس العامة ومقاييس الضغط الكبسولية والأغشية عادةً فئة 1.6 أو فئة 2.5. للقياس الدقيق والمعايرة، يوصى بمقاييس الضغط الميكانيكية بفئة 0.4 أو 0.25 أو 0.16.

3. نوع الاتصال

تأكد من التوافق مع نوع اتصال المعدات، مثل الاتصالات الملولبة أو ذات الشفة أو الوصلات السريعة. تحقق من النوع والأبعاد قبل الاختيار.

4. بيئة التشغيل

تؤثر الظروف البيئية بشكل كبير على الأداء وعمر الخدمة. للوسائط ذات درجة الحرارة العالية أو المنخفضة أو المسببة للتآكل، اختر مقاييس مصممة لتلك الظروف. قد تكون هناك أيضًا متطلبات إضافية مثل مقاومة الاهتزاز أو المضادة للانفجار أو العلب الواقية.

5. وظائف خاصة

حسب احتياجات التطبيق، اختر مقاييس ضغط ذات ميزات إضافية مثل إشارات كهربائية أو إنذارات أو نقل عن بعد. هذه تعزز ذكاء القياس وتسهل المراقبة وإدارة البيانات.

III. منتجات مقاييس الضغط من أجهزة زهاوفنغ

سلسلة المنتجات:

1. سلسلة Y مقاييس الضغط القياسية

مناسبة لقياس ضغط السوائل أو الغازات أو البخار غير المسببة للتآكل لعنصر الاستشعار، في ظروف مع نبض أو اهتزاز ضئيل.

Y-104 مقياس ضغط أمامي جانبي             Y-100 مقياس ضغط الفراغ

2. سلسلة YZ مقاييس الضغط المقاومة للاهتزاز

مصممة لتحمل الاهتزازات القوية والنبضات والصدمات والتفريغ المفاجئ. مملوءة بسوائل تخميد مثل زيت السيليكون أو الجلسرين لمؤشر ثابت.

Y-150 مقياس ضغط مقاوم للاهتزاز         Y-150 مقياس ضغط مقاوم للاهتزاز

                                                         (مع منطقة ملونة)

3. سلسلة YB مقاييس الضغط المصنوعة بالكامل من الفولاذ المقاوم للصدأ

تستخدم على نطاق واسع في العمليات التي تتطلب مقاومة للتآكل أو الاهتزاز أو تحسين المظهر. النسخ المقاومة للاهتزاز مملوءة بزيت السيليكون أو الجلسرين.

Y-101 أمامي محوري مقياس فولاذ مقاوم للصدأ         Y-100J جانبي بدون حافةمقياس ضغط كهربائي التلامس

4. سلسلة YP مقاييس ضغط الغشاء

تستخدم عنصر استشعار غشائي، مناسب للسوائل أو الغازات اللزجة أو المتبلورة أو عالية الحرارة. تستخدم عادةً للضغوط المنخفضة حتى 2.5 MPa.

YP-100 مقياس ضغط الغشاء

5. سلسلة YTP مقاييس الضغط المقاومة للتآكل ذات الغشاء المغلق

تستخدم هيكل قياس غير مباشر، مناسب للسوائل أو الغازات اللزجة أو المتبلورة أو عالية التآكل أو عالية الحرارة. مصنوعة من الفولاذ المقاوم للصدأ، مع خيارات غشاء بمواد مختلفة.

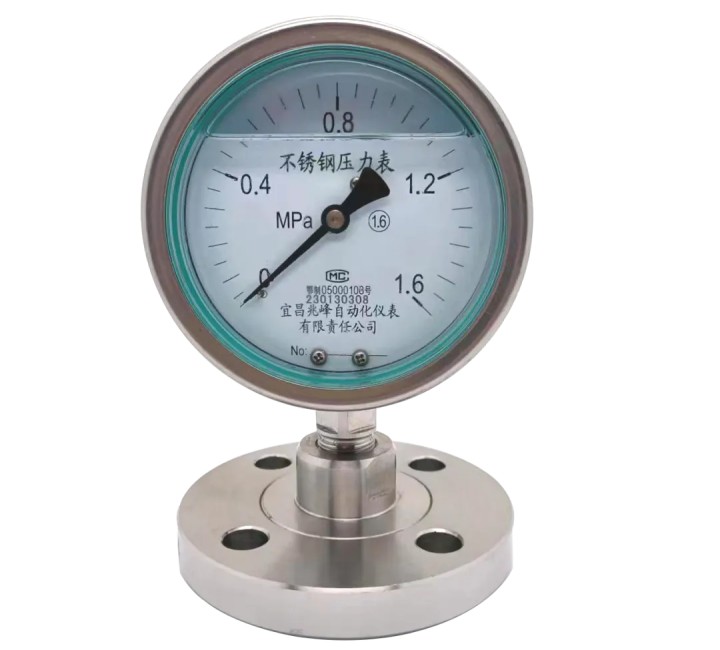

YTP-100 مقياس ضغط ذو غشاء مغلق

6. مقاييس ضغط ذات أغراض خاصة

مصممة خصيصًا بناءً على احتياجات المستخدم، مناسبة لقياس الأكسجين أو الهيدروجين أو الأمونيا أو غازات أو بيئات خاصة أخرى، مما يضمن التشغيل الآمن والموثوق.

المواصفات الفنية الرئيسية:

1. الدقة: فئة 1.0 (خاصة)، فئة 1.6، فئة 2.5

2. درجة حرارة التشغيل:

قياسي: وسط -20 إلى 70 °C؛ بيئة -25 إلى 55 °C؛

خاص: وسط -41 إلى 70 °C؛ بيئة -41 إلى 60 °C

3. مقاومة الاهتزاز:

قياسي: V.H.3؛

مقاوم للاهتزاز: V.H.4 (حسب GB/T17214.3)

4. مواد نظام الاستشعار:

أنبوب بوردون: برونز القصدير QSn4-0.3 أو فولاذ مقاوم للصدأ 316L؛

الاتصال: سبيكة نحاس أو فولاذ مقاوم للصدأ 304

الشفة: فولاذ مقاوم للصدأ 304 أو مواد محددة

الغشاء: فولاذ مقاوم للصدأ 316L أو مواد محددة

5. مواد العلبة:

قياسي: فولاذ كربوني مطلي بالكروم؛

فولاذ مقاوم للصدأ: 1Cr18Ni9Ti أو 0Cr18Ni9

6. نطاقات القياس النموذجية:

نطاقات الفراغ/المركب: -0.1-0؛ -0.1-0.15، 0.3، 0.5، 0.9، 1.5، 2.4

نطاقات الضغط: 0-0.1، 0.16، 0.25، 0.4، 0.6، 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60 MPa

IV. الأسئلة الشائعة حول مقاييس الضغط

V. التثبيت والصيانة والرعاية

لضمان الاستقرار على المدى الطويل، يجب إجراء صيانة دورية لمقاييس الضغط:

دليل المستخدم

1. اختيار الجهاز: للضغط الثابت، استخدم 1/3-2/3 من المقياس الكامل؛ للضغط المتقلب، لا تتجاوز 3/4 من النطاق.

2. بيئة التثبيت: تجنب الاهتزاز الزائد أو النبض. استخدم عناصر تبريد عندما يتجاوز الوسط 70 °C. اختر أجهزة تخميد أو أنواع مملوءة بالسائل عندما يكون النبض أو الاهتزاز مرتفعًا.

3. التركيب: قم بالتثبيت عبر لوحة الأجهزة أو أنابيب الدعم. تحقق من النوع/المواصفات قبل التثبيت.

الصيانة

· المعايرة المنتظمة: عادةً كل ستة أشهر

· تجنب الصدمات الميكانيكية أو الاهتزاز القوي

· حافظ على نظافة المقياس

· استخدم أنواع مقاومة للتآكل في البيئات القاسية

· توقف عن الاستخدام فورًا وقم بالإصلاح إذا حدث تسرب أو تلف أو فشل المؤشر؛ لا تعيد الاستخدام إلا بعد فحص مؤهل

باتباع دليل الاختيار هذا ونصائح استكشاف الأخطاء، ستتمكن من فهم وتشغيل مقاييس الضغط الصناعية بشكل أفضل. لمزيد من الاستفسارات، لا تتردد في الاتصال بنا — نحن ملتزمون بتقديم حلول احترافية لك.

شكرًا لك على القراءة، ونتمنى لك النجاح في عملك!

ملاحظة: تمثل مقاييس الضغط الموضحة في هذه المقالة جزءًا فقط من مجموعة منتجاتنا. لمزيد من التفاصيل، يرجى زيارة موقعنا الإلكتروني أو متابعة قنواتنا على وسائل التواصل الاجتماعي أو التواصل مباشرة للحصول على استشارة.
