في مجال قياس مستوى السائل والتحكم فيه، تلعب أجهزة الإرسال والتحكم في المستوى أدوارًا حاسمة. تعمل معًا لتحقيق تنظيم دقيق لمستويات السائل وتستخدم على نطاق واسع في مختلف المواقع الصناعية. فيما يلي قائمة ببعض أدوات المستوى الشائعة:
1. أجهزة إرسال المستوى
أ. أجهزة إرسال المستوى العائمة
تعتمد أجهزة إرسال المستوى العائمة على مجسات الموقع المغناطيسية. تتحرك العائمة المغناطيسية لأعلى ولأسفل على طول أنبوب الحماية الفولاذي المقاوم للصدأ مع مستوى السائل، مما يؤدي إلى تفعيل مجس الموقع في الموقع المقابل. ثم تحول دائرة التحويل هذه الإشارة إلى قيمة تيار تتوافق مع موقع العائمة. تتوفر أجهزة إرسال المستوى بأنواع قياسية ومقاومة للانفجار، وهي مناسبة لصناعات مثل المعادن والهندسة الكيميائية وتوليد الطاقة والورق ومعالجة مياه الصرف الصناعي.

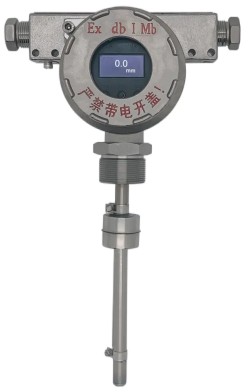

مستشعر مستوى مقاوم للانفجار للتعدين GUC3000

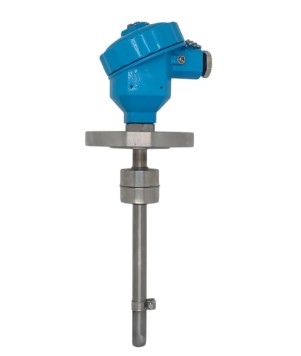

سلسلة ZF-UQB-(B) (مقاومة للانفجار) جهاز إرسال مستوى كروي عائم
ب. أجهزة إرسال المستوى الهيدروستاتيكي
تستخدم أجهزة إرسال المستوى الهيدروستاتيكي مجسات مستوى هيدروستاتيكي سيراميكية جافة أو سيليكون منتشر كعناصر استشعار، جنبًا إلى جنب مع دوائر قياس وتحويل وعرض وتحكم عالية الدقة. تتميز بإخراج نقل 4-20mA ويمكنها إجراء قياس مستوى السائل بدقة واستقرار في مختلف السيناريوهات الصناعية.

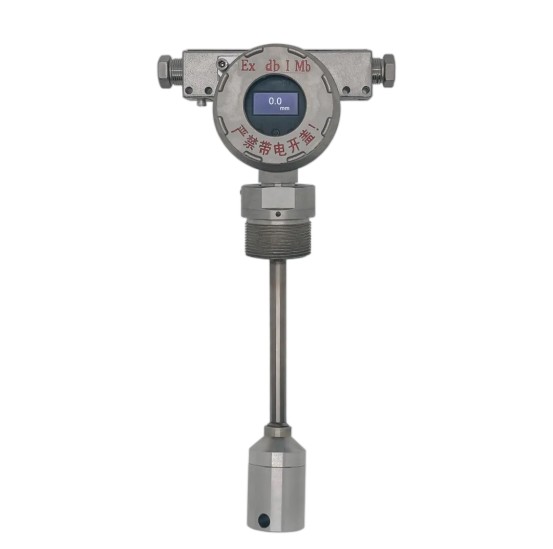

جهاز إرسال مستوى السائل المقاوم للانفجار والآمن جوهريًا للتعدين GUD10K

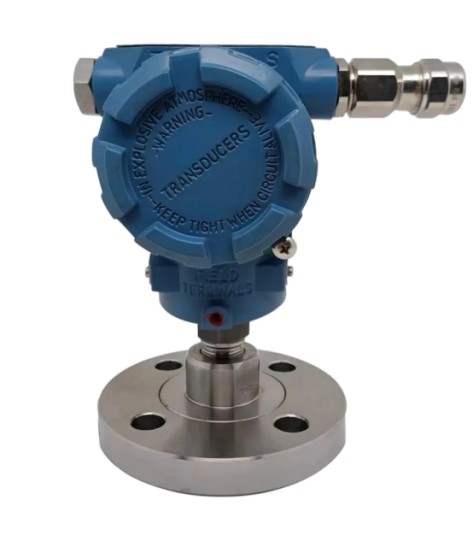

سلسلة ZF-L جهاز إرسال مستوى هيدروستاتيكي
ج. أجهزة إرسال المستوى المغناطيسية
أجهزة إرسال المستوى المغناطيسية هي أدوات أتمتة صناعية تحقق قياسًا دقيقًا لمستويات السائل (أو الواجهات) بناءً على التأثير المغناطيسي. وظيفتها الأساسية هي تحويل ارتفاع مستوى السائل إلى إشارات كهربائية قياسية مثل 4-20mA وRS485، والتي تستخدم للرصد عن بُعد أو جمع البيانات أو الربط مع أنظمة مثل PLC وDCS. تُستخدم على نطاق واسع في مجالات مثل النفط والهندسة الكيميائية ومعالجة المياه والغذاء والأدوية - حيث تكون هناك متطلبات عالية لدقة القياس والاستقرار.

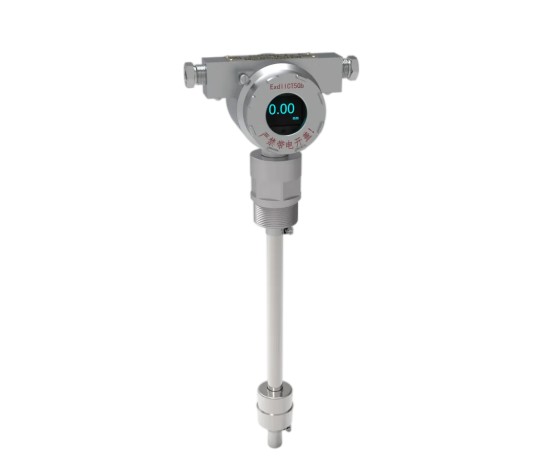

سلسلة ZF-CZ جهاز إرسال (تحكم) مستوى (إزاحة) مغناطيسي مقاوم للانفجار
2. أجهزة التحكم في المستوى
أ. أجهزة التحكم في المستوى العائمة
تستخدم أجهزة التحكم في المستوى العائمة مفاتيح القصب كعناصر تحكم. تحتوي جهات الاتصال الداخلية على مساحة كبيرة، وحماية الغاز الخامل تمكنها من تبديل أحمال الجهد العالي والتيار العالي بدون شرر، مما يؤدي إلى تآكل ضئيل في جهات الاتصال وعمر خدمة طويل. وهي مناسبة للتحكم في مستوى السائل في خزانات المياه المنزلية وأبراج المياه وخزانات الوقود ومختلف خزانات تخزين الأحماض والقواعد.

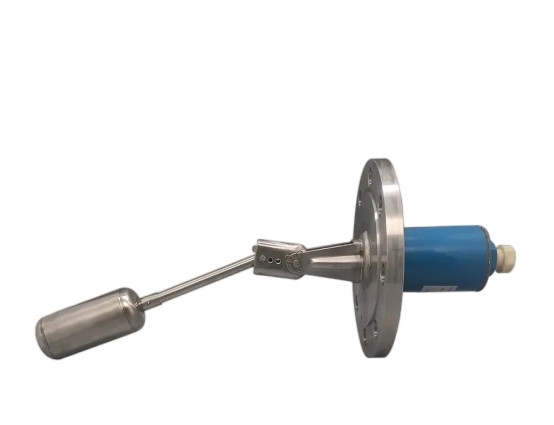

سلسلة UQK-100(B) جهاز تحكم مستوى عائم (مقاوم للانفجار)

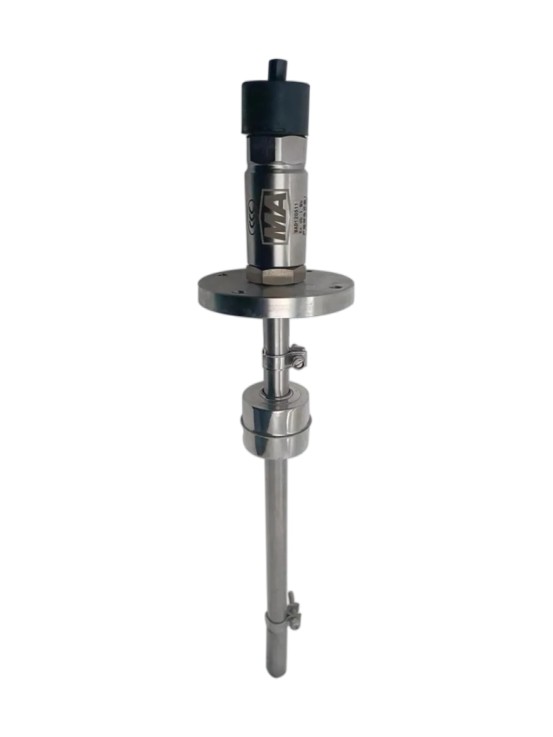

مفتاح مستوى عائم مقاوم للانفجار للتعدين KBU3000
مفتاح مستوى السائل UQK-01/02/03
3. مقاييس المستوى
أ. مقياس مستوى عائم مغناطيسي مع أعمدة قلب
يتبنى مقياس مستوى العائم المغناطيسي مع أعمدة القلب تصميم "اقتران مغناطيسي + عائم". تتحرك العائمة المغناطيسية داخل الحاوية لأعلى ولأسفل مع مستوى السائل. يقوم المغناطيس الدائم داخل العائمة بتحريك أعمدة القلب ثنائية اللون (عادةً الأحمر لـ "وجود السائل" والأبيض/الأسود لـ "عدم وجود السائل") خارج الحاوية للقلب عبر عمل المجال المغناطيسي، مما يتيح عرضًا مرئيًا مستمرًا لمستوى السائل. يمكن تجهيز بعض الموديلات بلوحة قياس لقراءة مستوى السائل بدقة.

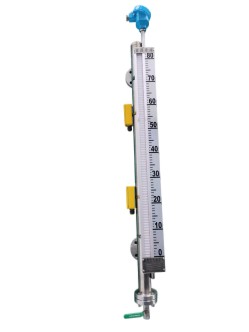

مؤشر مستوى العائم المغناطيسي ذو الأعمدة القلب UHZ
(يمكن تكوين جهاز الإرسال)
ب. مقاييس مستوى بالموجات فوق الصوتية
تحقق مقاييس مستوى الموجات فوق الصوتية قياس مستوى السائل باستخدام مبدأ انعكاس الموجات فوق الصوتية. بشكل أساسي، تقوم بحساب المسافة من المسبار إلى سطح السائل عن طريق قياس فرق الوقت لإشارة الموجات فوق الصوتية (إرسال-انعكاس-استقبال)، ثم تحول هذه المسافة إلى ارتفاع مستوى السائل.
ج. مقاييس مستوى الرادار
تقيس مقاييس مستوى الرادار مستويات السائل باستخدام خصائص انعكاس الموجات الكهرومغناطيسية (موجات الرادار) وتنتمي إلى "تقنية القياس بالموجات الدقيقة". مبدأها الأساسي هو إرسال موجات رادار عالية التردد (عادةً 6GHz، 26GHz، 80GHz)، واستقبال موجات الرادار المنعكسة من سطح السائل، ثم حساب مستوى السائل. غير متأثرة بوسط الهواء أو درجة الحرارة أو الضغط، وهي حل قياس مستوى صناعي يتمتع بـ"قدرة تكيف قوية".
بسبب الاختلافات في مواقع التطبيق ومتطلبات الوظائف، يختلف اختيار الموديلات لمعدات قياس مستوى السائل والتحكم فيه. إذا كان لديك أي أسئلة حول اختيار الموديل، فلا تتردد في الاتصال بنا - سنقدم لك إجابات ودعمًا احترافيًا.
ما هو منتج المستوى الذي تستخدمه بشكل متكرر؟ نرحب بترك تعليق ومشاركة تجربتك!
