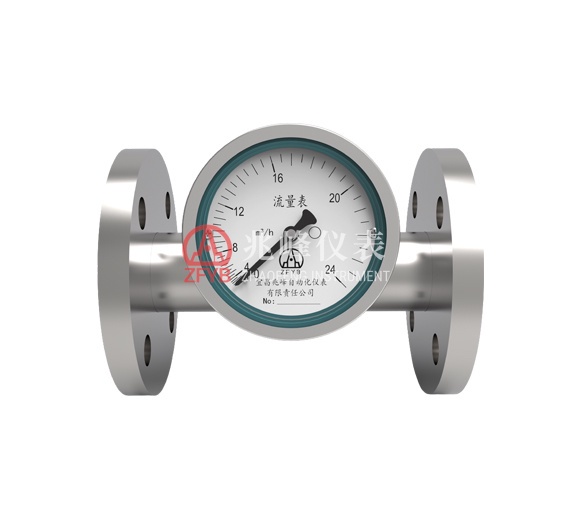

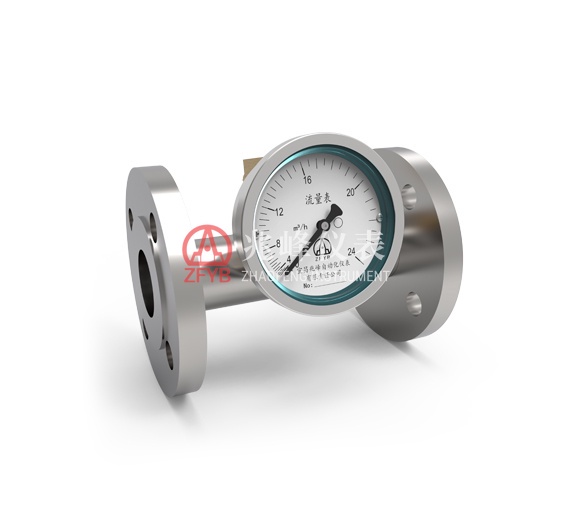

مقياس التدفق ذو الهدف من سلسلة LBT هو جهاز لقياس التدفق يعتمد على مبادئ ديناميكيات الموائع. تُوضَع صفيحة هدف زائدية في مركز خط الأنابيب. وعندما يتدفق الوسط عبر خط الأنابيب، فإنه يؤثر بقوة على صفيحة الهدف، وترتبط هذه القوة بعلاقة دقيقة مع معدل التدفق وكثافة الوسط.

تنتقل القوة عبر قضيب توصيل إلى آلية موازنة القوة. ويُوازَن عزم الدوران بواسطة أنبوب عزم مزود بثلاثة محامل ويُحوَّل إلى إزاحة ميكانيكية. ثم تُضخَّم الإزاحة عبر ناقل حركة تروسي لتشغيل القرص، مما يوفر إشارة مباشرة إلى معدل التدفق اللحظي.

تتميز صفيحة الهدف الزائدية بحساسية عالية وتوزيع منتظم للقوة واهتزاز منخفض وعلاقة دقيقة بين القوة المطبقة ومعدل التدفق. يتميز الجهاز بهيكل مدمج وانسيابي دون أجزاء متحركة زائدة، ويوفر إشارة سريعة الاستجابة وبديهية، وقدرة عالية على التكيف، وسهولة في الصيانة.

يعتمد الجهاز وصلة ذات فلنجات ويمكنه التعامل بشكل موثوق مع الأوساط التي تتراوح من الموائع منخفضة اللزوجة إلى الموائع متوسطة وعالية اللزوجة. وهو مناسب على نطاق واسع لقياس تدفق مختلف الأوساط، بما في ذلك الغازات والسوائل والبخار.

بالنسبة إلى التطبيقات متوسطة وعالية اللزوجة، يمكن أن تتأثر لزوجة الوسط بشكل كبير بدرجة حرارة البيئة المحيطة. تعتمد معايرة المصنع على الظروف البيئية القياسية. وإذا اختلفت بيئة التشغيل الفعلية اختلافًا كبيرًا عن الظروف القياسية، فيمكن ضبط الجهاز وتعويضه بشكل مستقل بالرجوع إلى جدول تعويض درجة الحرارة المرفق.

فئة المنتج: سلسلة أجهزة قياس التدفق

المواصفات الفنية الرئيسية:

الطراز والمواصفات:

مثال على الطراز: LBT-DN20-(0.8-8)-CL
