1. نظرة عامة على المنتج

إن نظام TMS من سلسلة نظام المراقبة الذكي متعدد المعلمات المثبت على المركبة والمضاد للانفجار هو حل مراقبة ذكي متكامل مصمم خصيصًا لمعدات تخزين ونقل السوائل المتنقلة، بما في ذلك شاحنات نقل النفط، ومركبات نقل المواد الكيميائية الخطرة، ومركبات توزيع الوقود، وغيرها من معدات نقل السوائل الخاصة.

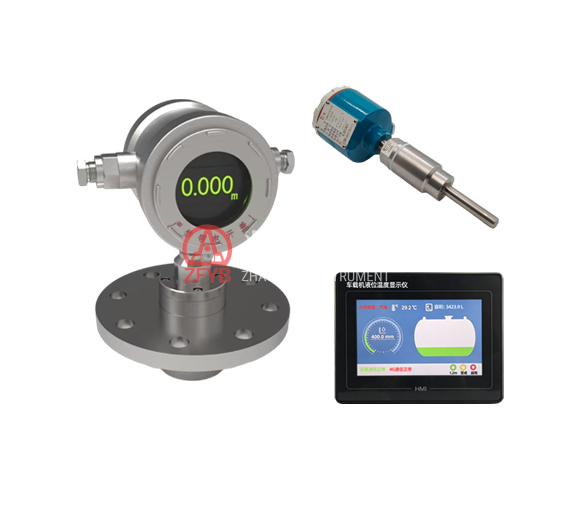

يتكون النظام من وحدة استشعار متعددة المعلمات مضادة للانفجار ووحدة عرض ذكية متعددة المعلمات مثبتة على المركبة. وهو يتيح القياس في الوقت الفعلي، والعرض المحلي، وإدارة الإنذارات، وتحديد الموقع، والمراقبة عن بُعد لعدة معلمات، بما في ذلك مستوى السائل، ودرجة الحرارة، والضغط، وحجم السائل، وموقع المركبة، وحالة النقل.

وفقًا لمتطلبات التطبيق المختلفة، يوفر النظام تكوينات قياس متنوعة لتلبية احتياجات المراقبة الذكية لأنواع مختلفة من معدات تخزين ونقل السوائل.

(1) حل الكشف المتكامل عن مستوى السائل ودرجة الحرارة

يعتمد حل الكشف المتكامل عن مستوى السائل ودرجة الحرارة تصميمًا مدمجًا يدمج عناصر استشعار مستوى السائل واستشعار درجة الحرارة في وحدة استشعار واحدة. ويمكنه جمع بيانات مستوى السائل ودرجة الحرارة داخل الخزان في الوقت نفسه، ونقل معلومات القياس إلى وحدة العرض الذكية متعددة المعلمات المثبتة على المركبة عبر اتصال رقمي.

وبفضل البنية المدمجة، وسهولة التركيب، والتشغيل الموثوق، فإن هذا الحل مناسب لشاحنات نقل النفط التقليدية، ومركبات نقل الوقود، وتطبيقات تخزين ونقل السوائل العامة.

(2) حل الكشف المتكامل عن مستوى السائل والضغط ودرجة الحرارة

يعتمد حل الكشف المتكامل عن مستوى السائل والضغط ودرجة الحرارة على مستشعر متعدد المعلمات قادر على قياس مستوى السائل، والضغط الداخلي، ودرجة حرارة الخزان في الوقت نفسه.

ومن خلال مراقبة المعلمات الرئيسية المتعددة للوسط المنقول، يوفر النظام معلومات شاملة عن ظروف تشغيل الخزان ويحسن السلامة أثناء النقل. هذا الحل مناسب للخزانات المضغوطة، ومركبات نقل المواد الكيميائية الخطرة، والتطبيقات الأخرى التي تتطلب مراقبة شاملة لظروف تخزين السوائل.

(3) حل الكشف الراداري عن مستوى السائل ودرجة الحرارة

يتكون حل الكشف الراداري عن مستوى السائل ودرجة الحرارة من مستشعر راداري لمستوى السائل مضاد للانفجار ومستشعر درجة حرارة مضاد للانفجار.

يعتمد مستشعر الرادار لمستوى السائل المضاد للانفجار تقنية انعكاس الموجات الكهرومغناطيسية عالية التردد. ومن خلال قياس زمن انتشار الموجات الكهرومغناطيسية بين المستشعر وسطح السائل، فإنه يحقق قياس مستوى السائل دون تلامس.

يعتمد مستشعر درجة الحرارة المضاد للانفجار عنصر استشعار درجة حرارة عالي الدقة لتحقيق القياس في الوقت الفعلي لدرجة حرارة الوسط.

وبفضل عدم وجود أجزاء ميكانيكية متحركة، يتميز هذا الحل بأداء قياس مستقر، وموثوقية عالية، وسهولة الصيانة. وهو مناسب للتطبيقات التي تتطلب دقة قياس عالية وقدرة قوية على التكيف مع ظروف التشغيل المعقدة.

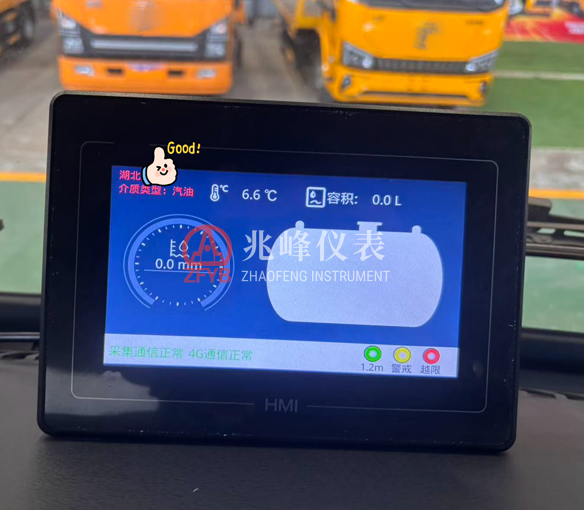

تدمج وحدة العرض الذكية متعددة المعلمات المثبتة على المركبة وظائف جمع البيانات، ومعالجة الإشارات، وعرض المعلمات، وإدارة الإنذارات، وتحديد الموقع، والاتصال. يدعم النظام واجهات اتصال متعددة، بما في ذلك RS485 وCAN2.0B، ويمكنه عرض معلومات في الوقت الفعلي مثل مستوى السائل، ودرجة الحرارة، وحجم السائل، وحالة تشغيل المركبة. ومن خلال تحديد المواقع ثنائي النمط BeiDou/GPS والاتصال اللاسلكي 4G، يمكن تحميل معلومات موقع المركبة، وحالة التشغيل، وبيانات القياس إلى منصة مراقبة عن بُعد، مما يتيح الإدارة المرئية والرقمية عبر الأجهزة المحمولة وأجهزة الكمبيوتر.

يعتمد النظام تصميمًا هيكليًا مضادًا للانفجار يتميز بموثوقية عالية، ومقاومة قوية للاهتزاز، وقدرة ممتازة على التكيف مع البيئة. ويمكن تطبيقه على نطاق واسع في نقل النفط، ونقل المواد الكيميائية الخطرة، وتوزيع الوقود، وغيرها من مجالات تخزين ونقل السوائل المتنقلة، مما يحسن بشكل فعّال مراقبة سلامة النقل وقدرات الإدارة الذكية.

2. المواصفات الفنية الرئيسية

2.1 وحدة الاستشعار متعددة المعلمات المضادة للانفجار

2.1.1 مستشعر متكامل لمستوى السائل ودرجة الحرارة

2.1.2 مستشعر متكامل لمستوى السائل والضغط ودرجة الحرارة

2.1.3 مستشعر كشف متعدد المعلمات من النوع المنفصل

2.1.3.1 مستشعر راداري لمستوى السائل مضاد للانفجار

2.1.3.2 مستشعر درجة حرارة مضاد للانفجار

2.2 وحدة العرض الذكية متعددة المعلمات المثبتة على المركبة

3. الطراز والمواصفات
