نظرة عامة:

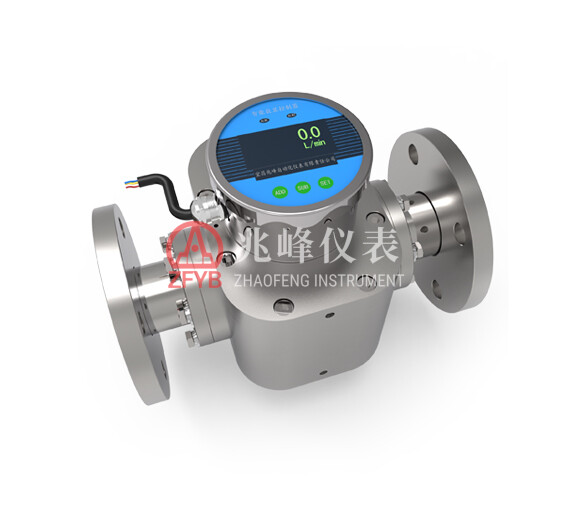

● نوع القياس: مستشعر تدفق حجمي من نوع التروس

● التطبيقات: سوائل متوسطة إلى عالية اللزوجة، غير أكالة، نظيفة، وذات خصائص تزليق. مثالي للتحكم الدقيق في التزليق متعدد النقاط والتحكم في التدفق الدفعي.

● ميزات العرض: شاشة OLED تعرض قيم التدفق في الوقت الفعلي، الوحدات، واختياريًا، درجة حرارة الوسط أو التدفق المتراكم.

● ضغط العمل: حد أقصى 40MPa

● وصلات: مناسبة للسوائل النظيفة عالية الجودة بدون جزيئات أو شوائب حديدية؛ دقة الترشيح الموصى بها 80μm.

● التثبيت: مدمج وسهل التثبيت مع تفضيل الوضع الرأسي أو الأفقي لتجنب الأخطاء الناتجة عن الميل في عمود التروس.

المواصفات الفنية الرئيسية:

●الدقة:

   o 0.5% و 1% (عرض، إخراج المرسل، تحكم)

   o الظروف الشائعة: لزوجة 10-250 مم²/ث، درجة حرارة -10-80°C (تقل الدقة خارج هذا النطاق).

● مصدر الطاقة:

   o 9-40VDC؛ 86-260VAC (النموذج C فقط)

   o استهلاك الطاقة: <5W

● إخراج الإشارة:

   o تناظري: 4-20mA، 1-5VDC

   o رقمي: CAN2.0B، RS485

● سعة المفتاح:

   o مرحل SPDT: 2A250V AC أو 2A100W DC (حد أقصى)

   o عدد المرحلات: 2، 4 (النموذج C فقط)

● العرض:

   o OLED: 4 أو 5 أرقام، قيمة ووحدات في الوقت الفعلي، مع عرض اختياري لدرجة الحرارة أو التدفق المتراكم.

● درجة حرارة العمل:

   o الوسط والمستشعر: -30-120°C

   o جزء الأداة: -40-70°C

● تصنيف الحماية:

   o نموذج الحماية: IP65

   o النموذج القياسي: IP54 (GB4208)

● التثبيت: تأكد من التثبيت الرأسي أو الأفقي لمنع أخطاء الميل.

● المواصل المبللة:

   o الهيكل: ألومنيوم عالي القوة مؤكسد أو فولاذ غير قابل للصدأ (للنماذج عالية الضغط أو المقاومة للتآكل)

   o التروس: سبيكة ألومنيوم أو برونز قصدير-فوسفور (QSn4-0.3)

   o حشوات: مطاط النتريل أو مطاط الفلور

● نسخة مضادة للانفجار (SFG-B):

   o Exd Ⅱ CT5Gb، مصدر الطاقة: 9-40VDC

● هيكل العرض: فولاذ غير قابل للصدأ
