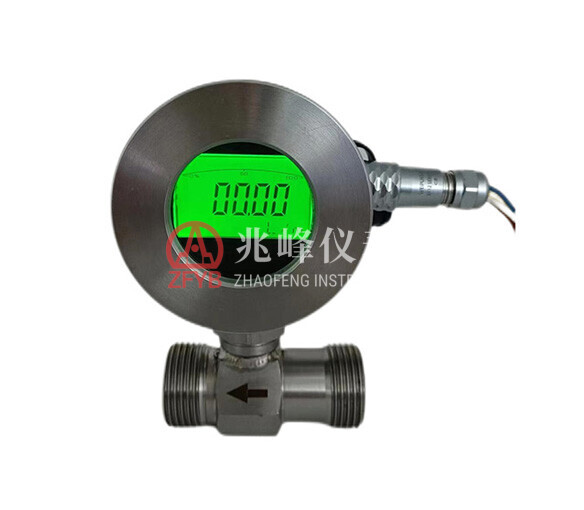

نظرة عامة:

●نوع القياس: قياس التدفق المعتمد على التوربين

● خيارات الإخراج:تردد النبض، إشارة تيار 4-20mA، عرض محلي

● إصدارات مضادة للانفجار: النماذج القياسية، الآمنة جوهريًا، والمضادة للانفجار

● التطبيقات:مراقبة التدفق الصناعي للغازات (مثل الغاز الطبيعي، الغاز المسال) والسوائل (متوافقة مع مواد الفولاذ المقاوم للصدأ والسبائك الصلبة)

المواصفات الفنية الرئيسية:

●نطاق القياس:

   o السوائل: 1:10, 1:15, 1:20 (حسب النموذج)

   o الغازات: 1:10, 1:20, 1:30 (حسب النموذج)

● الدقة:

   o السوائل: 1.0%, 0.5%, 0.2% (نوع خاص)

   o الغازات: 1.5%, 1.0%, 0.75% (نوع خاص)

● ضغط التشغيل: مناسب للتطبيقات ذات الضغط العالي دون الحاجة إلى نقاط ضغط إضافية

● درجة حرارة الوسط:-20°C إلى +110°C

● ظروف البيئة:

   o درجة الحرارة: -10°C إلى +55°C

   o الرطوبة: 5%–90% RH

   o الضغط الجوي: 86–106 kPa

● المواد:

   o نماذج السوائل: 304/316L فولاذ مقاوم للصدأ

   o نماذج الغازات: جسم من الفولاذ المقاوم للصدأ 304، مروحة من ABS/سبيكة الألومنيوم، وحدة عرض من الألومنيوم المصبوب

● إشارات الإخراج:

   o تردد النبض (بدون انحراف صفري، مقاومة عالية للتداخل)

   o إشارة تيار 4-20mA (نظام ثنائي الأسلاك)

● مصدر الطاقة:

   o المستشعر: 12VDC أو 24VDC

   o جهاز الإرسال: 24VDC

   o نموذج العرض المحلي: بطارية ليثيوم 3.2V أو مصدر خارجي 24VDC

● خيارات التثبيت:

   o نماذج السوائل: ملولبة (DN4-DN40)، ذات شفة (DN15-DN300)

   o نماذج الغازات: ملولبة (DN25, DN40)، ذات شفة (DN25-DN300)

   o نوع الإدخال متاح للأنابيب ذات القطر الكبير

● مسافة النقل:≤1000m

● واجهة كهربائية:

   o القياسي: موصل خرطوم

   o النموذج المضاد للانفجار: M20×1.5 ملولبة داخلية

● درجة الحماية:IP54 (قياسي)، IP65 (نموذج مقاوم للماء)

● درجة مقاومة الانفجار:

   o الآمن جوهريًا: Exia Ⅱ CT5Ga

   o مقاوم للهب: Exd Ⅱ CT5Gb
