نظرة عامة:

● المكونات: GLD20 intrinsically safe tension/compression sensor + KXJ24 explosion-proof & intrinsically safe control box

● تصنيف مقاومة الانفجار:

   o GLD20: Ex ib I Mb

   o KXJ24: Ex db [ib Mb] I Mb

● التطبيقات:التعدين الفحم، المعادن، الرفع، وزن الحزام والقادوس، أنظمة اختبار القوة، ومراقبة وتحكم آلية أخرى مرتبطة بالتعدين

● المعايير:

   o GLD20: Q/YZY101 GLD20 Intrinsically Safe Mining Tension/Compression Sensor

   o KXJ24: Q/YZY102 KXJ24 Explosion-Proof and Intrinsically Safe Mining Control Box

المواصفات الفنية الرئيسية:

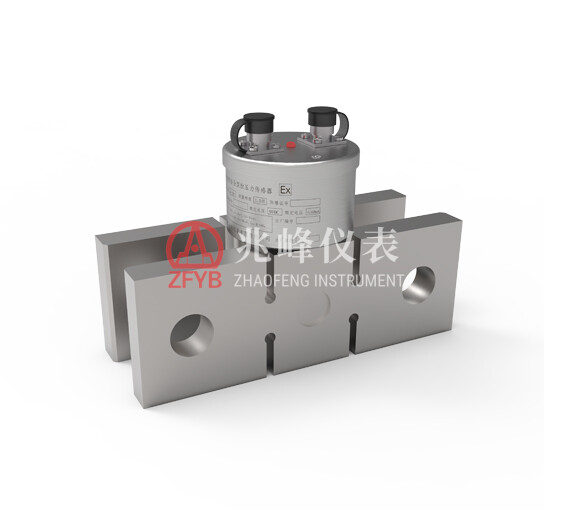

GLD20 Intrinsically Safe Tension/Compression Sensor

● دقة القياس: الفئة 1.5

● الحمل المقنن:0–198 kN (0–20t)

● الهيكل:تصميم شعاعي S، قياس الشد والضغط

● المادة:جسم من فولاذ سبائكي 40Cr

● مصدر الطاقة:آمن جوهريًا (8–9 V DC)

● تيار التغذية: 600 mA

● درجة حرارة التشغيل: (-10~40)℃

● درجة الحماية:IP54 (متوافق مع GB/T4208)

● المعلمات الآمنة جوهريًا:

   o Power Input: Ui = 11 V, Ii = 0.8 A, Ci = 0 μF, Li = 0 μH

   o CAN Communication Port: Uo = 6.0 V, Io = 0.45 A, Co = 50 μF, Lo = 0.1 mH

● ملاحظة:لا يمكن استخدامه بشكل مستقل، ويجب توصيله بصندوق التحكم KXJ24 عبر كابل.

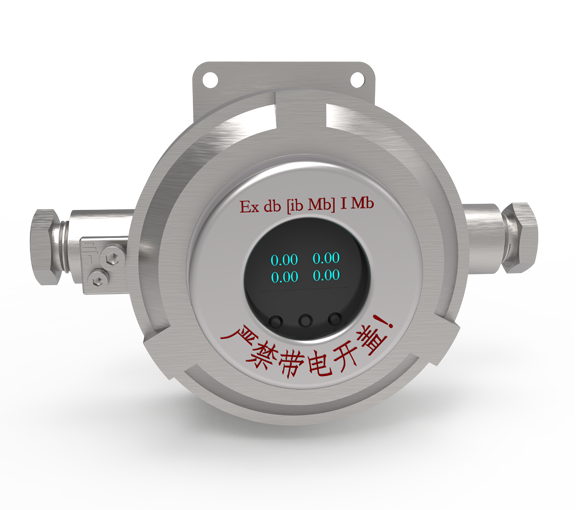

KXJ24 Explosion-Proof and Intrinsically Safe Control Box

● دقة القياس:0.25 class (standard range)

● الجهد المقنن: 24 V DC

● درجة حرارة التشغيل: (-20~40)℃

● خرج الإشارة:CAN2.0B or RS485

● استهلاك التيار:<600 mA

● تغذية المستشعر: 600 mA (intrinsically safe supply)

● اتصال المستشعر: CAN2.0B

● قنوات المستشعر المدعومة:Up to 8 parallel connections

● درجة الحماية: IP54 (متوافق مع GB/T4208)

● المعلمات الآمنة جوهريًا:

   o Intrinsically Safe Component: Um = DC 26.4 V

   o Power Output: Uo = 11.0 V, Io = 0.8 A, Co = 30 μF, Lo = 0.1 mH

   o CAN Communication Port: Uo = 6.0 V, Io = 0.45 A, Co = 50 μF, Lo = 0.1 mH
